应用行业 Application lndustry |
||||
|
涂装 Coating |
化工 Chemical |
制药 Pharmacy |
印刷 Printing |
石化 Petrochemical |
|
组分 Component |
污染物浓度 Pollutant Concentration Requirements |
|
一种或多种组分 One Or More Components |
1-10g/Nm3 |
|
设备组成 Equipment Components |
||||||
|
过滤模块 Filter Modole |
切换阀 Switching valve |
燃烧系统 Combustion system |
风机 Fan |
烟囱 Chimney |
压缩空气 Air compression system |
电器控制 Electrical control system |

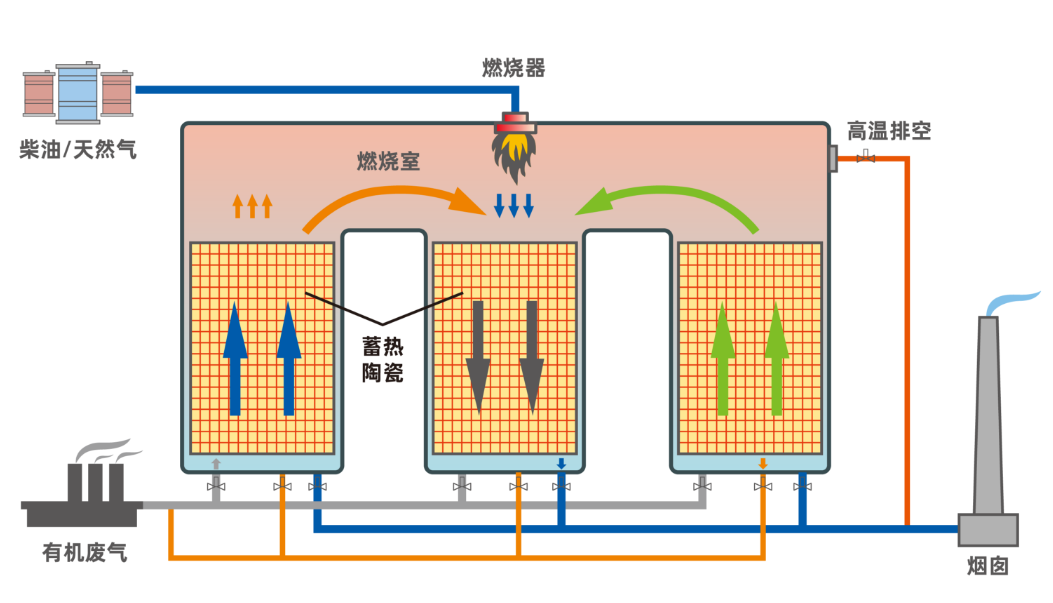

箱式蓄热式氧化炉
技术原理及说明
带有VOCs的废气进入RTO设备，在蓄热室内，蜂窝陶瓷体将废气预热至760℃以上，然后有燃烧器烧嘴控制氧化室最低温度不低于800℃，VOCs废气在氧化室内停留0.5-1s，并在高温环境下被氧化成二氧化碳和水，氧化过程中释放热量，使废气温度进一步升高，然后经过蓄热室，陶瓷体吸收高温气体热量，以备下一个循环预热废气之用，降温后的烟气从烟囱排至大气。
每个蓄热室依次经过蓄热-放热-吹扫的过程，循环往复，连续工作。由于第三个室体的存在，使气流的切换更为平稳，蓄热室放热后，引入已处理的洁净排气的一部分将VOCs置换到鼓风机前，对该蓄热室进行吹扫，待清扫完成后进入蓄热程序，消除了其他室体RTO的直排状态，使净化效率达到99.5%以上。
旋转式蓄热式氧化炉
旋转式氧化炉主要有燃烧室，蓄热室，分气室和旋转阀等组成。炉体分成12个室，5个室进废气，5个室出净化气，1个室清扫，1个室起隔离作用。废气分配阀有电机带着连续，匀速转动，在分配阀的作用下，废气缓慢在12个室之间连续切换。
